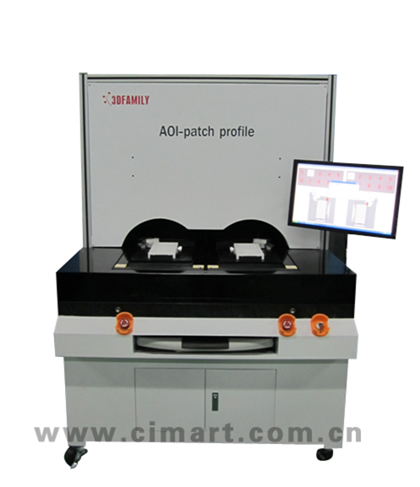

輪廓尺寸快速檢測設備 添加時間：2018/4/9
產品詳情
基本信息
| 品牌： | 3DFAMILY | 型號： | 操作方式： | 全自動 | |
| 功能： | 檢測、觀察、分析 | 精度 ： | ３μm | 軟件： | OVMPro3.0 |
產品介紹
輪廓尺寸快速檢測設備是智泰集團推出的針對手機行業Patch輪廓度控制的測量儀。儀器采用進口超高分辨率相機和大視野遠心鏡頭模組，確保測量數據的準確性、高效率及儀器的長使用壽命，儀器采用松下伺服系統驅動及全新人性化設計的軟件，可以對輪廓實現快速、平穩、非接觸的測量。
產品特點
超高分辨率相機和大視野遠心鏡頭組合保證測量的精確度。
表面光模組程序控制，能捕捉銳利的影像。
導軌直接架設在00級大理石臺面上，保證導軌的運行精度。
松下伺服系統保證整機運行高速平穩性。
多穴位的設計可以有效提高產能。
治具防刮碰傷的設計，最大可能降低產品的損傷。
軟件界面友好，操作簡單，穩定性強。
表面光模組程序控制，能捕捉銳利的影像。
導軌直接架設在00級大理石臺面上，保證導軌的運行精度。
松下伺服系統保證整機運行高速平穩性。
多穴位的設計可以有效提高產能。
治具防刮碰傷的設計，最大可能降低產品的損傷。
軟件界面友好，操作簡單，穩定性強。
技術參數
|
設備名稱 |
輪廓尺寸快速檢測設備 |
|
測量行程(X/Y/Z) |
450mmx400mmx400mm |
|
X/Y/Z精度 |
(3+L/250) μm |
|
X/Y/Z最大檢測速度 |
200mm/s |
|
相機分辨率 |
6576x4384pixels |
|
鏡頭景深 |
4mm |
|
視野范圍 |
Ф70mm |
|
燈源 |
高亮度均勻面陣輪廓光 |
|
整機尺寸 |
1200x1200x1750 |
|
整機重量 |
650 |
|
材質 |
工作臺材質：大理石 |
|
使用環境 |
電源供給：AC220V±10%，50Hz； |
|
保固期 |
1年 |
由于產品性能的不斷改進，智泰保留在未通知情況下進行產品技術參數更改的權利
應用領域
廣泛應用于手機裝配件的外形輪廓尺寸等測量。
