配合以公司自行研發的OVM Pro全自動光學量測軟件，實現了工件大批量、快速檢測，同時具備SPC數據分析功能。
2、美國原裝NAVITAR鏡頭，及配合Motor Zoom技術，實現全自動連續變焦，可以任意變換倍率而不需要校正。
3、全鼠標/搖桿操作，簡單易用。
4、四軸CNC控制系統。
5、OVM-Pro 全自動影像量測軟件。
|
機臺型號 |

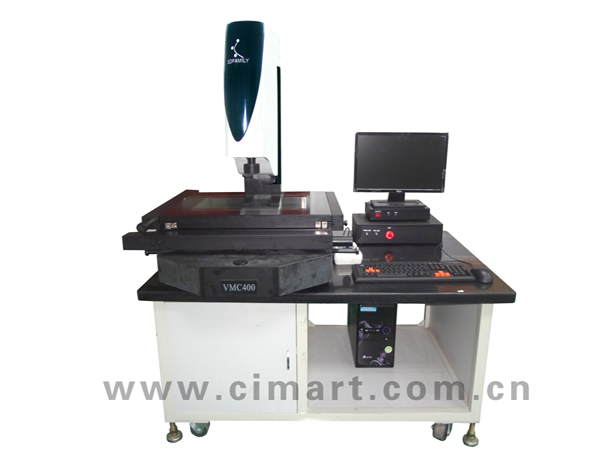

VMC400 |
|
工作平臺尺寸 |
620X520 |
|
測量行程mm |
400*300*200 |
|
全機尺寸mm |
1350*900*190 |
|
機臺重量kg |
機身：442 V4工作桌：100 |
|
機臺承重 |
30 |
|
機臺底座和立柱材質 |
高精度花崗石 |
|
操作方式 |
自動 |
|
傳動方式 |
自主開發精密無牙絲桿傳動機構 |
|
馬達控制方式 |
智能一體化（鼠標、搖桿控制） |
|
鏡頭 |
全自動Navitar變焦鏡頭6.5:1 |
|
放大倍率 |
光學放大倍率：0.7X-4.5X |
|
CCD |
43萬像素品牌彩色CCD |
|
燈源 |
上表面燈：分區控制4相燈，白色；下輪廓燈：LED近平行光燈 白色 |
|
光學尺分辨率 |
1(0.5可選） |
|
X、Y軸精度 |
(3+L/200) |
|
X、Y重復性 |
2 |
|
最大運行速度(mm/s) |
XY軸:200，Z軸:80 |
|
加速度(mm/s2) |
XY軸:400, Z軸:200 |
|
軟件 |
OVM Pro3.0 |
|
保修期 |
一年 |
|
使用環境 |
電源：110V-220V±10% 50/60HZ,溫度：20±5℃，濕度：45%-75% |
