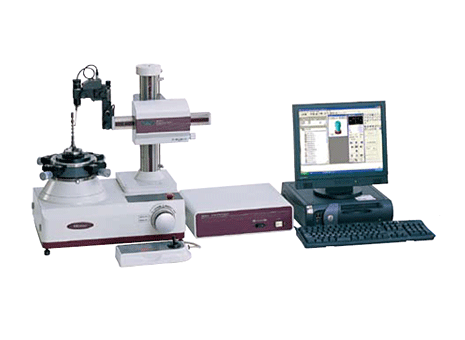

產品名稱：三豐RA-1600圓度、圓柱形狀測量儀
型號：RA-1600
規格：
市場價：0.00
優惠價：0.00
點擊數：1424
錄入時間：2011-07-31 11:27:57
產品簡介
日本三豐Roundtest (圓度、圓柱度測量儀 RA-1400/RA-1500)
詳細介紹
日本三豐Roundtest (圓度、圓柱度測量儀 RA-1400/RA-1500)
|
技術參數：
|
|
|
旋轉工作臺
|
|
|
重復精度(徑向)
|
(0.02+6H/10000)um
|
|
重復精度(軸向)
|
(0.02+6R/10000)um
|
|
|
H為測量高度,R為測量半徑
|
|
轉速
|
4,6,10rpm
|
|
工作臺有效直徑
|
150mm
|
|
最大調心幅度
|
3mm(帶有D.A.T.功能)
|
|
最大調水平幅度
|
1°(帶有D.A.T.功能)
|
|
最大測量直徑
|
100mm
|
|
最大工件直徑
|
400mm*
|
|
最大工件重量
|
10Kg
|
|
|
|
|
垂直軸(Z軸)
|
|
|
垂直移動
|
150mm
|
|
直線度(窄范圍)
|
0.15um/50mm
|
|
直線度(全范圍)
|
0.3um/150mm
|
|
與轉臺軸平行度
|
0.3um/150mm
|
|
定位速度
|
利用操縱桿，最大15mm/s(也可手動進給)
|
|
測量速度
|
0.5，1，2，5mm/s
|
|
最大檢測高度
|
150mm(外徑),150mm(內徑)
|
|
最大檢測深度
|
90mm
|
|
|
|
|
水平臂(X軸)
|
|
|
水平移動
|
75mm(包括工作臺旋轉中心25mm的突出量)
|
|
定位速度
|
利用操縱桿，最大8mm/s(也可手動進給)
|
|
|
|
|
測針和測頭
|
|
|
測量范圍
|
400um
|
|
測力
|
7-10mN
|
|
標準測頭
|
12AAB681、硬質合金球、 1.6mm
|
|
測量方向
|
雙方向
|
|
測頭角度調整
|
45°(帶刻度)
|
|
|
|
|
數據分析系統
|
|
|
分析軟件
|
Roundpak
|
|
用于圓度評估的
參考圓
|
LSC,MZC,MIC,MCC
|
|
濾波類型
|
2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正、高斯濾波
器、濾波器關斷)
|
|
截止值
|
15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr，50-1500upr,150-1500upr,手動設定
|
|
供氣
|
|
|
氣壓
|
390kpa(4kgf/ )
|
|
耗氣量
|
30L/min
|
|
電源
|
100V AC-240V AC,50/60Hz
|
|
*如選用測針夾鉗(1211B597),則測量范圍可擴展至 70mm至 220mm.
如需進行離工作臺旋轉中心小于或等于20mm、離工作臺面小于或等于20mm的徑向測
量，則需使用附件臺選件(356038)
|
|
|
型號 |
RA-1400 |
RA-1500 |
||
|
貨號 |
100V AC |
211-721 |
211-722 |
|
|
110V AC |
211-721C |
211-722C |
||
|
120V AC |
211-721A |
211-722A |
||
|
220V AC |
211-721D |
211-722D |
||
|
220V AC(中國) |
211-721DC |
211-722DC |
||
|
220V AC(韓國) |
211-721K |
211-722K |
||
|
240V AC |
211-721E |
211-722E |
||
|
轉臺 |
臺面直徑：150mm 調心范圍：±3mm 調水平范圍：±1° 旋轉速度：4rpm,6rpm,10rpm 旋轉速度：(0.02+6H/10000)um 最大工件直徑：440mm 最大工件重量：10kg |
|||
|
最大檢測直徑 |
100mm |
100mm |
||
|
水平測臂位移 |
75mm |
75mm |
||
|
垂直位移 |
150mm |
150mm |
||
|
最大檢測高度 |
外徑 |
150mm |
150mm |
|
|
內徑 |
150mm |
150mm |
||
|
立柱直線度 |
— |
0.15um/150mm(窄范圍) 0.3um/150mm(全范圍) |
||
|
立柱平行度 |
— |
0.3um/150mm |
||
|
最大檢測深度檢測器 |
90mm(使用標準探針時) 測量范圍：±400um 測力：7-10mN 探針：∮1.6mm硬質合金球型測量探針(12AAB681) |
|||
|
截止濾波 |
低通：15upr,50upr,150upr,500upr 帶通：15-150upr,15-500upr,50-500upr |
|||
|
參考圓 |
LSC,MZC,MIC,MCC |
|||
|
資料分析項目 |
圓度、同軸度、同心度、圓周跳動、壁厚偏差、垂直度、平面度、平行度、圓柱度、直線度(RA-1500) |
|||
|
記錄倍率 |
5×-50,000×(13段),自動 |
|||
|
倍率 |
100×-50,000×(9段) |
|||
|
氣壓 |
390kPa |
|||
|
空氣消耗量 |
每分鐘30升(正常情況下) |
|||
|
電源 |
100V AC-240V AC |
|||
|
尺寸(W*D*H) |
635*430*620mm |
635*430*620mm |
||
|
重量 |
95kg |
95kg |
||
